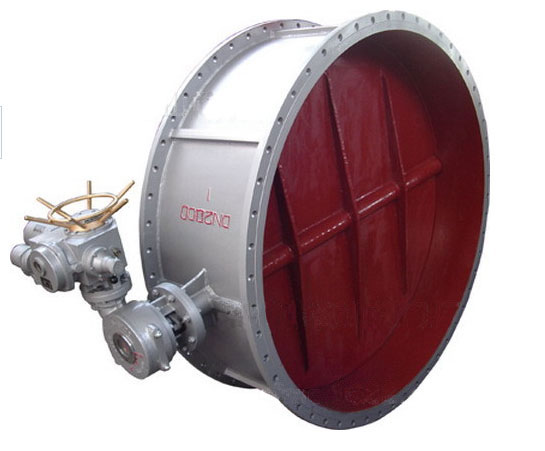

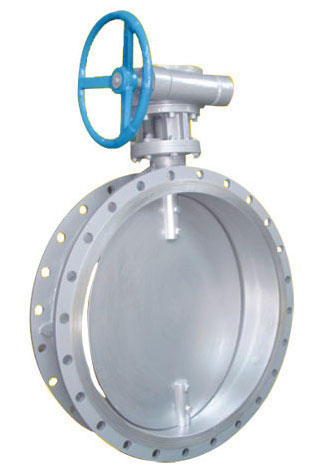

產品編號： 產品名稱： 蝸輪法蘭通風蝶閥 蝸輪法蘭通風蝶閥
D341W 蝸輪法蘭通風蝶閥 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
公稱壓力（MPa) |
0.05 |
|
殼體試驗壓力 |
0.1 |
|
適用溫度 |
450℃;600℃;900℃ |
|
適用介質 |
熱風、煙氣、燃?xì)?/SPAN> |
|
介質流速 |
≤50m/s |
|
泄漏 |
1% |
五、根據介質溫度，閥板閥體選用材質表
|
介質溫度 |
≤450℃ |
≤600℃ |
|
閥體材料 |
錳鋼或鉻鉻鉬 |
鉻鉬鋼、鉻鎳鈦鋼 |
|
蝶板材料 |
錳鋼或鉻鉻鉬 |
鉻鎳鈦不銹鋼 |
|
閥軸材料 |
鉻不銹鋼 |
鉻鎳鈦不銹鋼 |

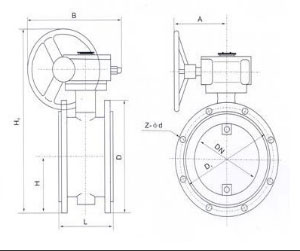

六、主要連接尺寸及重量
|
DN |
D |
D1 |
n-do |
b |
L |
重量 | ||
|
D41 |
D341 |
D941 | ||||||
|
200 |
320 |
280 |
8-18 |
16 |
140 |
34 |
42 |
78 |
|
250 |
375 |
335 |
12-18 |
16 |
140 |
38 |
46 |
83 |
|
300 |
440 |
395 |
12-22 |
16 |
170 |
48 |
54 |
93 |
|
350 |
490 |
445 |
12-22 |
16 |
170 |
56 |
64 |
95 |
|
400 |
540 |
495 |
16-22 |
16 |
190 |
73 |
81 |
98 |
|
450 |
595 |
550 |
16-22 |
16 |
190 |
81 |
110 |
140 |
|
500 |
645 |
600 |
20-22 |
16 |
190 |
99 |
128 |
179 |
|
600 |
755 |
705 |
20-26 |
18 |
210 |
127 |
157 |
213 |
|
700 |
860 |
810 |
24-26 |
18 |
210 |
152 |
199 |
267 |
|
800 |
975 |
920 |
24-30 |
18 |
210 |
182 |
229 |
326 |
|
900 |
1075 |
1020 |
24-30 |
18 |
250 |
240 |
287 |
385 |
|
1000 |
1175 |
1120 |
28-30 |
18 |
250 |
383 |
430 |
528 |
|
1100 |
1275 |
1220 |
28-30 |
18 |
250 |
|
620 |
682 |
|
1200 |
1375 |
1320 |
32-30 |
18 |
250 |
|
765 |
827 |
|
1400 |
1575 |
1520 |
36-30 |
18 |
300 |
|
1188 |
1250 |
|
1600 |
1790 |
1730 |
40-30 |
22 |
300 |
|
1393 |
155 |
|
1800 |
1990 |
1930 |
44-30 |
22 |
300 |
|
1800 |
1865 |
|
2000 |
2190 |
2130 |
48-30 |
22 |
300 |
|
2130 |
2190 |
|
2100 |
2300 |
2240 |
52-33 |
22 |
300 |
|
|
2785 |
|
2200 |
2405 |
2340 |
52-33 |
26 |
350 |
|
|
3690 |
|
2400 |
2605 |
2540 |
56-33 |
26 |
350 |
|
|
4720 |
|
2600 |
2805 |
2740 |
60-33 |
26 |
350 |
|
|
5530 |
|
2800 |
3030 |
2960 |
64-36 |
26 |
400 |
|
|
6035 |
|
3000 |
3230 |
3160 |
68-36 |
26 |
400 |
|
|
6280 |
